邱宝良
中冶建工集团有限公司
摘要：社会的发展和进步使得建筑对于地坪的要求越来越高，传统的水泥地坪或水磨石地坪等施工方式逐渐难以满足现代化生产和生活的需求，因此，耐磨地坪得到了普及和应用。结合耐磨地坪的施工技术，对耐磨地坪的开裂问题进行了分析，从原因、预防和治理方面，对其进行了阐述和解决。
关键词：耐磨地坪 开裂问题 解析
前言：在科学技术不断发展的推动下，新的技术和设备得到了广泛的普及和应用，对于建筑地坪的质量也提出了更高的要求。在一些重摩擦、易损伤、高冲击力的场地，如重型货车和叉车辗轮频繁，对于地坪耐磨性能和防尘性能要求较高的机床车间，仓库、码头、停车场等，都需要切实保证地坪的耐磨性能。因此，耐磨地坪在建筑领域得到了广泛的应用。
1.定义

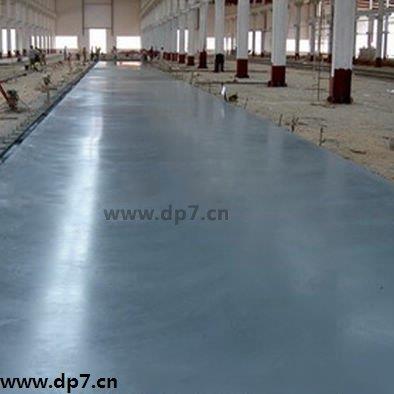

耐磨地坪是一种新型的地坪施工方式，与以往的水泥地坪和水磨石地坪相比，耐磨地坪选用硬质石英砂或者金刚砂为骨料、特种凝胶材料，加入适量的改性助剂、色料等原料，通过合理级配、研磨混合制作而成。其施工方式在于与现浇混凝土拌合后，敷设与混凝土结构的表层，从而提高混凝土的耐磨、抗冲击、耐油污等性能。在经过磨光机对表面进行加工后，可以形成一层相对致密且强度较高的耐磨损面层，是当前理想的混凝土表面硬化材料。
2.特点
耐磨地坪具有抗重压、耐磨损、不起尘、耐油污、防渗漏等特点，因此也便于进行清洁。虽然在加入混凝土施工后，会导致施工工期有一定延长，但是整体来说，使用效果更佳。
3.分类
耐磨地坪根据原料的不同，可以分为金属型和非金属型。金属型耐磨地坪主要是由一定粒径的骨料、高强水泥、特殊添加剂以及聚合物和颜料构成，采用干式播撒法在初凝阶段的混凝土表面进行均匀撒布，通过相应工具，就可以完成耐磨面层的施工。优点在于与混凝土具有良好的结合性，表面致密、耐磨性高，但是不适用于潮湿环境，在仓库、车间等建筑中广泛应用。非金属型耐磨地坪与金属型耐磨地坪的基本结构相同，只在添加剂方面有所差异，一般应用于超市、人行道、停车场等，即使长期处于潮湿环境中，其性能也不会受到影响。
二．耐磨地坪的开裂问题
耐磨地坪在使用过程中，受各种因素的影响，可能出现表面开裂的现象，影响地坪的整体性和强度。因此，针对耐磨地坪的开裂问题，需要进行全面而细致的分析，并采取相应的措施进行处理。
1.施工工艺

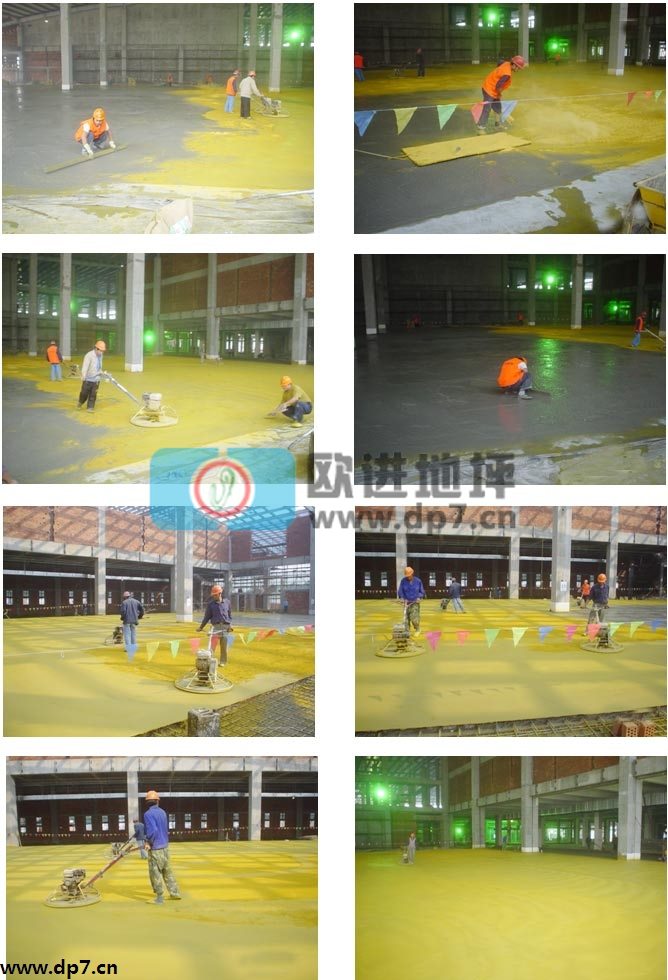

要对耐磨地坪的开裂问题进行研究，首先必须明确其施工工艺，从流程方面对可能造成开裂的原因进行全面分析。耐磨地坪的施工工艺如下：
①在混凝土进入初凝阶段时，在其表面均匀铺撒骨料，在保证总量的情况下，分两次进行撒料，切实保证耐磨面层的厚度符合设计要求；
②第一次铺撒骨料总量的70%左右，使用磨光圆盘对骨料进行压实搓毛；
③第二次铺撒骨料总量的30%左右，使用抹光圆盘进行压实搓毛；
④在混凝土完成初凝后，使用压光机，对表面进行处理，确保其光滑平整；
⑤对耐磨表层的平整度进行细致检查，对低洼区进行及时补料，对凸出区进行适当削减，切实保证地坪的平整；
⑥在表层均匀涂布地面养护剂。
2.开裂产生原因
耐磨地坪开裂的原因，主要包括几个方面：
①混凝土结构自身强度不足，在压力作用下出现坍落度过大的情况，从而带动耐磨表层开裂；
②在对地坪进行分格时，间距过大，或者根本没有进行分格；
③混凝土的配置比影响了混凝土的质量和强度；
④在对混凝土进行振捣的过程中，缺乏管理，导致振捣不密实；
⑤没有按照设计要求或相应的标准，对耐磨表层进行充分地搓毛和抹光；
⑥没有及时进行养护。
3.预防措施
针对以上导致耐磨地坪产生开裂问题的原因，可以采取相应的针对性措施，切实做好预防工作，从而有效避免开裂问题的发生。
①对于一般的商品混凝土而言，需要将坍落度控制在110-130mm 以内，按照相应的标准和混凝土的配置要求，对水灰比进行严格控制；
②在对地坪进行分格时，要结合实际需求，对分格面积进行适当调整，但是需要注意，分格的最大面积不能超过40m2；
③在配置混凝土的过程中，不仅需要对配合比进行控制，还需要选择级配良好的砂石等，确保材料的质量；
④混凝土浇筑过程中，在条件允许的情况下，要选择较重的钢辊以及插入式振动棒，对混凝土进行反复多次的振捣，切实保证振捣的密实性；
⑤在初凝后，要使用磨光机对地面进行全面细致的搓毛、抹光和找平，切实保证耐磨表层的施工质量。对于机械设备无法施工的边角位置，要采用人工压实和抹光；
⑥在耐磨地坪施工结束后，静置12h，然后必须立即涂抹相应的养护剂进行养护。
4.治理措施
针对已经发生的开裂问题，可以采取以下措施进行治理：
（1）对应力进行释放
如果对开裂原因进行分析后，是由于沉降不均匀的问题导致应力无法及时释放而造成的开裂，需要将混凝土中的应用进行完全释放，之后才能进行裂缝的处理，以免出现反复开裂的现象。应力的释放可以采用重新切割地坪的方式进行，由未开裂地坪逐步向着高密度开裂部位进行，以防止混凝土的裂缝的生长和扩大。
（2）对基层进行清理
通过相应的工具和手段，对开裂部位的基层进行清理，在不损伤底板的情况下，排除开裂部位的灰尘、杂物等，为后续施工提供便利。
（3）注浆密实
注浆是对开裂问题进行处理的最终环节，也是最为关键的环节。首先，必须对注浆位置进行确定，结合裂缝的实际情况，选择恰当的注浆点，使用冲击锤打出注浆孔，并对粉尘进行清理。其次，要使用气泵将水压入混凝土开裂部位，对其进行湿润，以提高其与浆液的结合度；然后，将水与相应的胶进行混合后，注入裂缝中；最后，利用手动搅拌器，对水泥进行配置，使用气泵将经过滤网过滤的水泥浆均匀压入预先埋设的PVC 管中，直至裂缝中溢满水泥浆。注浆完成后，要确保24h 之内地坪没有重物堆放，也不能上人。之后，使用相应的压光机对裂缝表面进行处理，保持地坪整体的平整和美观。
三．工程实例
以某写字楼的地下停车场为例进行分析。该停车场位于地下三层，使用非金属型大面积耐磨地坪，在投入使用后一直表现良好。但是由于去年受到暴雨的影响，使得地坪出现局部隆起、开裂的现象，影响了停车场的正常使用。
经过相应地分析，开裂原因一方面是由于施工不当，耐磨表层与混凝土层存在脱离现象，出现了不同程度的空隙；另一方面，排水不畅，使得大量的地下水在暴雨的影响下从底板渗入，在面层与底板之间聚集，压力不断增加，使得面层隆起、开裂。针对这种情况，采用了注浆的方法对开裂部位进行处理，使用强度为C35 的混凝土，切实保证其与原有结构的紧密结合。同时，在裂缝较大的部位重新铺设了耐磨骨料，保证地坪的整体质量和耐磨性。经过这样的处理，消除了裂缝，避免了渗水对于停车场的影响，保证了其功能的正常发挥。
结语：总之，耐磨地坪的开裂问题会严重影响地坪的质量和使用寿命，需要相关人员加强管理，采取相应的措施对裂缝进行预防和处理，切实保证地坪的正常使用。
参考文献：[1]刘冰.耐磨地坪的施工要点[J].山西建筑,2009,35(3):181-182.
[2]刘岩,朱海江.耐磨地坪施工技术探讨[J].中国新技术新产品,2011,(16):64.
[3]何治兵.大面积承重耐磨地面施工技术分析[J].城市建设,2012,(35):241-247.
[4] 王冬晓, 韦欣欣. 某地下车库地坪开裂事故分析及处理[J]. 低温建筑技术,2012,34(3):127-129.
[5]郭亚娟.混凝土耐磨地坪施工质量控制[J].陕西建筑,2012,(10):44-47.
